液氮罐連接管路結冰：原因解析與全方位避免措施
時間:2025-10-20 10:06來源:原創 作者:小編 點擊:
次

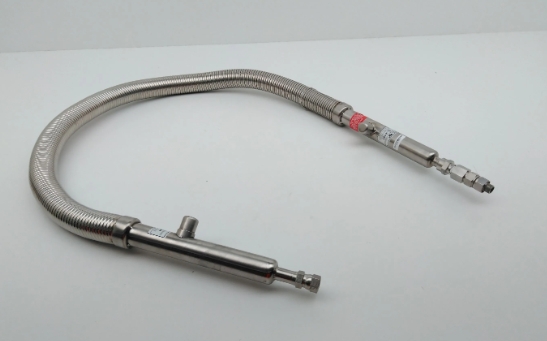

液氮罐連接管路（如出液管、回氣管、補液管）是液氮輸送與循環的關鍵通道，正常工況下管路外壁僅允許輕微結霜（出液口附近短距離內），若出現大面積結冰、冰層增厚過快或管路堵塞等問題，會導致液氮輸送阻力增大、流量驟減，甚至引發管路凍裂、閥門卡澀等安全隱患。本文從 “結冰成因拆解” 入手，結合管路設計、操作規范、維護管理三大維度，提供可落地的避免措施，助力保障液氮輸送系統穩定運行。
一、液氮罐連接管路結冰的核心原因：從 “熱量侵入” 到 “設計缺陷”
管路結冰的本質是 “空氣中的水分與低溫管路接觸，凝結成霜后進一步凍結成冰”，其背后與熱量侵入、管路設計、操作方式密切相關，具體可分為四類核心原因：
（一）管路絕熱防護不足：低溫外溢導致水分凝結
液氮罐連接管路內輸送的液氮溫度低至 - 196℃，若管路絕熱層破損、厚度不足或包裹不嚴密，低溫會快速傳導至管路外壁，與空氣中的水蒸氣接觸后凝結成霜，長期積累即形成冰層。
- 常見場景：
- 絕熱層破損：管路彎曲處（如波紋管接頭）的保溫棉因反復彎折開裂，或外層防護膜（如鋁箔膜）破損，導致絕熱性能下降；
- 絕熱厚度不足：選用的保溫材料厚度低于設計要求（如低溫管路需 50mm 厚的聚氨酯保溫層，實際僅用 30mm），低溫外溢速度加快；
- 接頭處漏保：管路法蘭、閥門連接部位未包裹絕熱層（或僅簡單纏繞），低溫直接通過金屬接頭傳導至外界，成為結冰重災區。
- 結冰特征：冰層集中在絕熱層破損或漏保部位，且隨時間逐漸增厚，嚴重時會覆蓋整個管路截面。
（二）管路內液氮汽化過量：氣態氮帶液導致冰堵
正常輸送時，管路內應以液態氮為主（氣態氮含量≤5%），若因流速過快、壓力波動或管路設計不合理導致液氮大量汽化，氣態氮攜帶的微小液滴會在管路內壁或閥門處凝結，形成 “冰堵”，進而引發整體管路結冰。
- 常見場景：
- 流速過快：液氮輸送流速超過 3m/s（低溫管路安全流速上限），液體與管路內壁摩擦加劇，部分液氮汽化形成氣液混合物；
- 壓力驟降：管路閥門開啟過快，罐內壓力從 0.1MPa 驟降至 0.05MPa 以下，液氮沸點降低，大量汽化產生氣態氮；
- 管路存液：管路末端未設置 “排液閥”，停機后管路內殘留的液氮汽化后無法排出，遇冷重新凝結成冰。
- 結冰特征：冰層多集中在管路彎道、閥門閥芯或末端，常伴隨 “管路振動”（氣液混合物流動不穩定），嚴重時會導致流量中斷。
（三）環境濕度與溫度異常：高濕環境加速結冰
管路結冰與環境溫濕度直接相關，高濕度、溫度驟變的環境會顯著加快冰層形成速度，尤其在南方梅雨季節或夏季高溫高濕環境中，問題更為突出。
- 常見場景：
- 環境濕度超標：設備間相對濕度長期高于 60%（低溫管路建議濕度≤50%），空氣中的水蒸氣含量高，與低溫管路接觸后快速凝結；
- 溫度驟變：設備間空調頻繁啟停，溫度在 15-30℃間劇烈波動，冷熱空氣交匯導致管路外壁結露，進而凍結成冰；
- 空氣流通不暢：管路布置在密閉空間（如狹小設備柜內），潮濕空氣無法排出，水蒸氣持續在管路外壁凝結。
結冰特征：冰層均勻覆蓋管路外壁，且在早晨或雨后（濕度較高時段）增厚速度明顯加快。
（四）操作與維護不當：人為因素誘發結冰
日常操作不規范、維護不及時，會間接導致管路結冰問題反復出現，甚至加劇結冰程度。
- 常見場景：
- 管路吹掃不徹底：液氮罐首次投用或管路檢修后，未用干燥氮?dú)猓饵c(diǎn)≤-40℃）吹掃管路，殘留的水分在低溫下凍結成冰；
- 閥門操作過猛：開啟或關閉管路閥門時速度過快，導致管路內壓力波動，液氮汽化量增加，形成冰堵；
- 結冰后處理不當：發現管路結冰時，用熱水直接澆淋解凍，高溫導致管路材質熱脹冷縮，加劇絕熱層破損，下次使用時結冰更嚴重。
- 結冰特征：結冰多發生在操作后短時間內（如閥門開關后 1-2 小時），且反復出現，難以通過簡單清理徹底解決。
二、全方位避免管路結冰的具體措施：從 “設計優化” 到 “日常管理”
針對上述成因，需從管路設計、絕熱防護、操作規范、環境控制、維護管理五個維度制定措施，形成 “全流程防冰體系”，徹底解決結冰問題。
（一）優化管路設計：從源頭減少結冰風險
管路設計是避免結冰的基礎，需結合液氮輸送參數（流量、壓力、溫度）合理規劃，減少低溫外溢與汽化概率。
- 合理選擇管路材質與規格：
- 材質：優先選用耐低溫不銹鋼（如 316L）或銅合金管路，避免使用普通碳鋼（低溫下易脆裂）；波紋管選用雙層真空絕熱型（如真空絕熱不銹鋼波紋管），減少低溫傳導；
- 規格：根據輸送流量確定管徑（如流量 50L/h 選用 DN20 管路，流量 100L/h 選用 DN25 管路），避免管徑過小導致流速過快（控制流速≤2.5m/s）；管路坡度設置為 1‰-3‰，末端設排液閥，便于停機后排空殘留液氮。
- 優化管路布置與連接方式：
- 布置：盡量縮短管路長度（減少低溫外溢路徑），避免過多彎道（每 10 米內彎道不超過 2 個），彎道半徑≥管徑的 5 倍（減少液體湍流導致的汽化）；
- 連接：采用法蘭連接時，選用低溫專用密封墊（如耐 - 200℃的聚四氟乙烯墊），避免密封不嚴導致液氮泄漏；閥門選用低溫截止閥（如不銹鋼低溫球閥），閥芯內置防冰堵結構。
（二）強化絕熱防護：阻斷低溫外溢路徑
絕熱層是防止管路低溫外溢的核心，需選用優質保溫材料，確保包裹嚴密、無漏點。
- 選擇適配的絕熱材料：
- 核心保溫層：選用高密度聚氨酯泡沫（導熱系數≤0.022W/(m?K)）或真空絕熱板（VIP 板，導熱系數≤0.004W/(m?K)），厚度根據環境溫度確定（環境溫度 25℃時，厚度≥50mm；環境溫度 30℃時，厚度≥60mm）；
- 外層防護：在保溫層外包裹鋁箔反射膜（減少熱輻射），再套 PVC 防護套管（防止保溫層破損），套管接縫處用密封膠密封，避免水分滲入。
- 重點部位加強防護：
- 接頭與閥門：法蘭、閥門部位采用 “定制保溫套”（如可拆卸式硅膠保溫套），保溫套內側貼密封棉，確保與管路緊密貼合，無空隙；
- 出液口：在液氮罐出液口至第一個閥門之間的管路，采用 “雙層真空絕熱”（內層保溫層 + 外層真空套管），進一步減少低溫外溢。
（三）規范操作流程：避免人為因素誘發結冰
正確的操作方式能顯著降低管路結冰概率，需制定標準化操作手冊，嚴格執行。
- 液氮輸送操作規范：
- 閥門操作：開啟閥門時遵循 “緩慢開啟、逐步升壓” 原則（開啟時間≥30 秒），避免壓力驟降導致液氮汽化；關閉閥門時先關閉下游閥門，再關閉上游閥門，最后通過排液閥排空管路殘留液氮；
- 管路吹掃：首次投用或檢修后，用干燥氮?dú)猓▔毫?0.2-0.3MPa）吹掃管路，吹掃時間≥10 分鐘，直至管路末端排出的氮?dú)饴饵c(diǎn)≤-40℃（用露點儀檢測），確保無水分殘留。
- 停機與重啟操作規范：
- 停機：關閉液氮罐主閥門后，開啟管路排液閥與排氣閥，排空管路內殘留液氮（觀察排液閥無液體流出后，再關閉閥門）；
- 重啟：重啟前先開啟排氣閥，再緩慢開啟主閥門，讓管路內壓力逐步升高（5 分鐘內升至 0.05MPa），避免壓力波動導致汽化。
（四）控制環境溫濕度：減少水蒸氣接觸機會
通過改善設備間環境，降低空氣中的水蒸氣含量，從外部減少結冰條件。
- 穩定控制環境參數：
- 溫度：設備間安裝恒溫空調，將溫度控制在 18-22℃（波動≤±2℃/ 小時），避免溫度驟變導致結露；
- 濕度：配備除濕機，將相對濕度控制在 40%-50%（濕度超過 55% 時自動啟動除濕機），梅雨季節可在設備間放置干燥劑（如硅膠干燥劑），輔助降低濕度。
- 優化通風與布局：
- 通風：設備間安裝排風扇（每小時通風 2-3 次），確保潮濕空氣及時排出；避免在管路下方設置水槽、加濕器等產生水汽的設備；
- 布局：管路遠離門窗（避免室外潮濕空氣直接接觸），若需靠近窗戶，需加裝遮陽棚或擋風板，減少冷熱空氣交匯。
（五）加強維護管理：及時發現并解決隱患
定期維護能預防管路結冰問題，需建立維護臺賬，明確維護周期與內容。
- 日常巡檢（每日 1 次）：
- 檢查管路絕熱層是否破損、漏保（重點查看彎道、接頭處），發現破損立即用保溫棉修補，漏保部位重新包裹；
- 觀察管路是否有結冰跡象（如外壁結霜厚度超過 5mm），若輕微結冰，用干燥壓縮空氣（壓力 0.1-0.2MPa）吹掃除霜，避免用熱水或明火加熱；
- 檢測管路壓力與流量（用壓力表、流量計），若壓力波動超過 ±0.02MPa、流量下降超過 10%，及時排查是否存在冰堵。
- 定期維護（每季度 1 次）：
- 拆卸管路閥門、法蘭，檢查密封墊是否老化（如變硬、開裂），老化密封墊立即更換；清理閥芯內的雜質（用無水乙醇擦拭），涂抹低溫潤滑脂（如硅基潤滑脂），避免閥芯卡澀；
- 檢測絕熱層的絕熱性能（用紅外測溫儀測量管路外壁溫度，正常應與環境溫度一致，溫差≤2℃），若溫差超過 5℃，需更換絕熱層；
- 校準露點儀、壓力表等檢測設備，確保測量數據準確，為維護提供可靠依據。
- 年度深度維護（每年 1 次）：
- 對管路進行壓力測試（用氮?dú)獯驂褐凉ぷ鲏毫Φ?1.2 倍，保壓 30 分鐘，壓力降≤0.01MPa 為合格），檢查管路是否泄漏；
- 更換老化的絕熱層與防護套管，對真空絕熱管路進行真空度檢測（真空度應≤10?3Pa），若真空度不達標，需重新抽真空。
三、應急處理：管路結冰后的正確處置方法
若發現管路結冰，需按以下步驟處理，避免加劇故障或引發安全風險：
- 第一步：停機泄壓
立即關閉液氮罐主閥門，開啟管路排氣閥，緩慢泄壓（泄壓時間≥10 分鐘，避免壓力驟降），同時關閉下游設備，防止斷液影響生產。
- 第二步：判斷結冰程度
用紅外測溫儀檢測管路溫度（結冰部位溫度通常低于 - 50℃），結合流量變化判斷結冰程度：
- 輕微結冰（結霜厚度≤5mm，流量下降≤5%）：用干燥壓縮空氣（壓力 0.1-0.2MPa）沿管路走向吹掃，從上游至下游逐步除霜；
- 嚴重結冰（冰層厚度≥10mm，流量下降≥20% 或斷液）：拆卸結冰段管路，用無水乙醇（沸點 78℃，不會導致管路熱脹冷縮）浸泡解凍，清理內壁雜質后重新安裝，安裝后用干燥氮?dú)獯祾摺?/span>
- 第三步：排查原因并整改
解凍后按 “絕熱層→管路設計→操作流程→環境溫濕度” 順序排查結冰原因，如絕熱層破損需更換、流速過快需調整管徑、濕度超標需加強除濕，整改后再重啟系統。
- 第四步：記錄與復盤
記錄結冰時間、部位、程度、處理過程及原因，納入維護臺賬，定期復盤（如每月分析結冰案例），優化預防措施，避免同類問題重復發生。
液氮罐連接管路結冰并非 “無法解決的頑疾”，其核心在于 “源頭預防 + 過程控制 + 及時維護”。通過優化管路設計、強化絕熱防護、規范操作流程、控制環境溫濕度，可從根本上減少結冰風險；而日常巡檢與定期維護，則能及時發現隱患，避免問題擴大。只要建立 “全流程防冰體系”，即可確保液氮輸送系統穩定、安全運行，為下游生產與科研提供可靠保障。
